Prueba de soldadura de polea MT UT
Soldadura automática
Ranura de polea CNC

1) Estructura de la rueda acanalada laminada en caliente

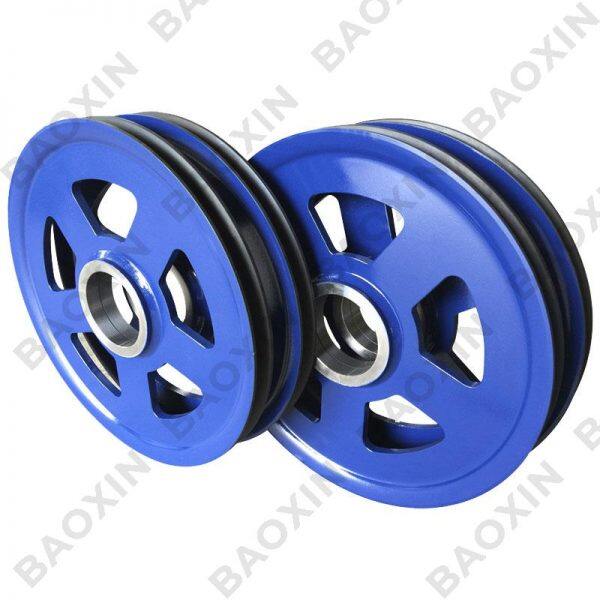

2) Descripción de la polea laminada en caliente

1. Rango de tamaño de la polea: Φ250mm ~ Φ1500mm

2. Material de la placa de la polea: 45; Q345B Q345D; Q345E (para -40 ℃) etc. o poleas según los requisitos del cliente

3. Ranura de la polea:

A. Perfil de la ranura: La ranura de la polea se fabrica por CNC según los requisitos del cliente.

b. Tratamiento térmico del tanque de enfriamiento de frecuencia media, dureza mínima. HB350-370, profundidad ≥2,5 mm. (Diferentes materiales pueden obtener diferentes durezas)

c. Prueba de MT de la ranura después del tratamiento térmico

d. Prueba MT de soldadura de polea

4. Proceso de soldadura de polea según WPQR (WPS) AWD1.1, la línea de soldadura puede ser MT y UT.

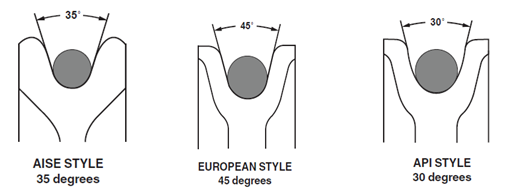

3) Perfil de la ranura del cable de alambre

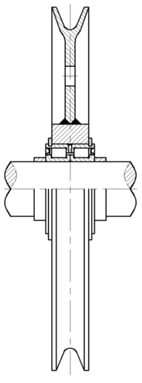

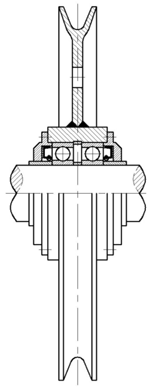

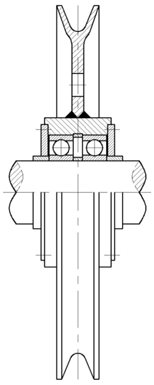

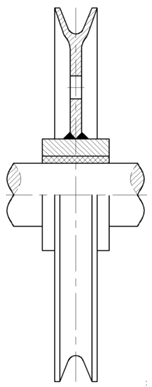

4) Forma de ensamblaje de polea
