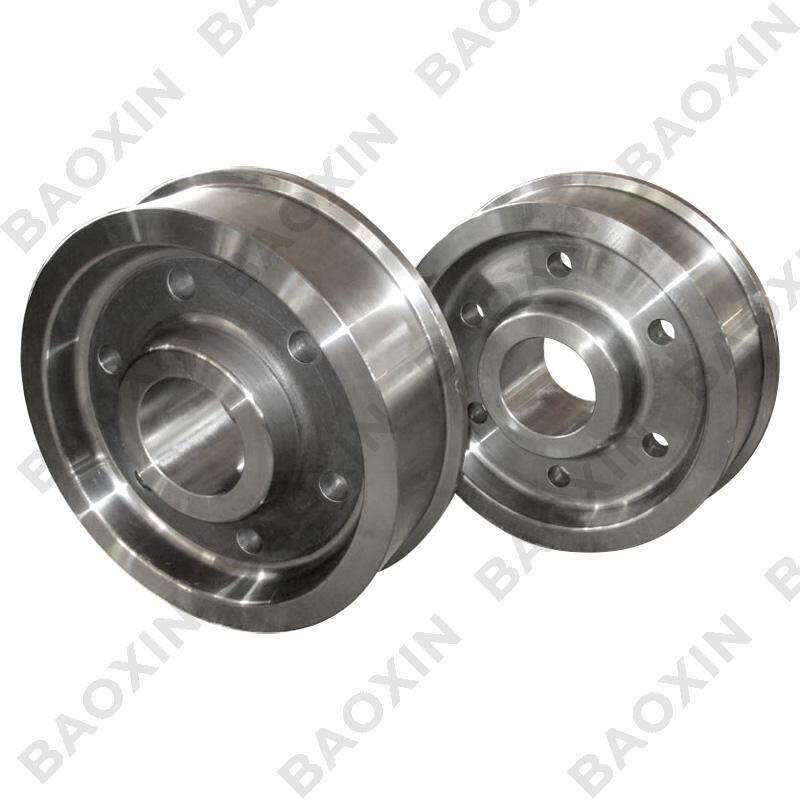

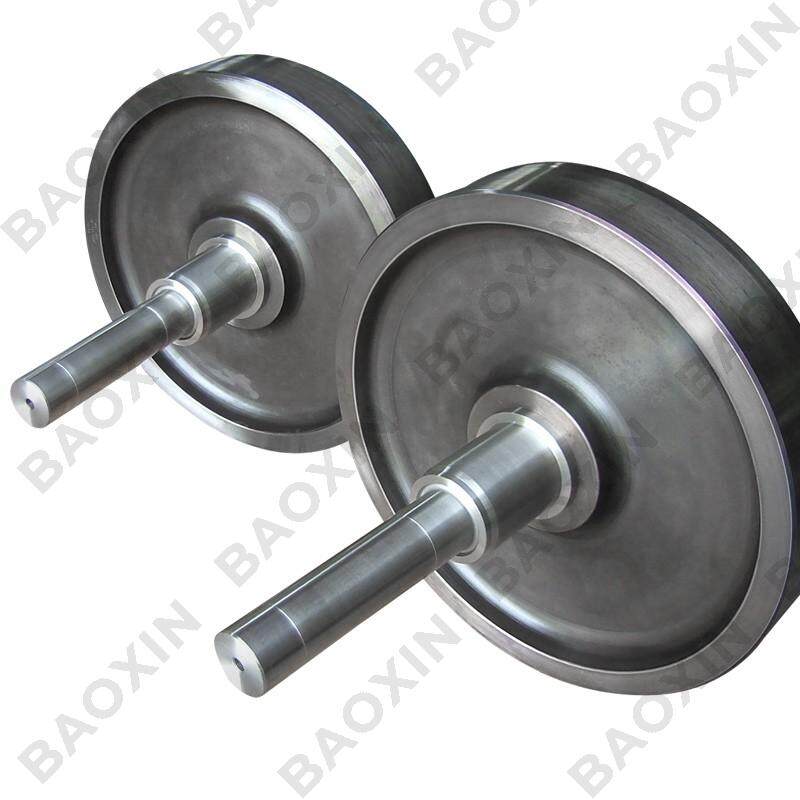

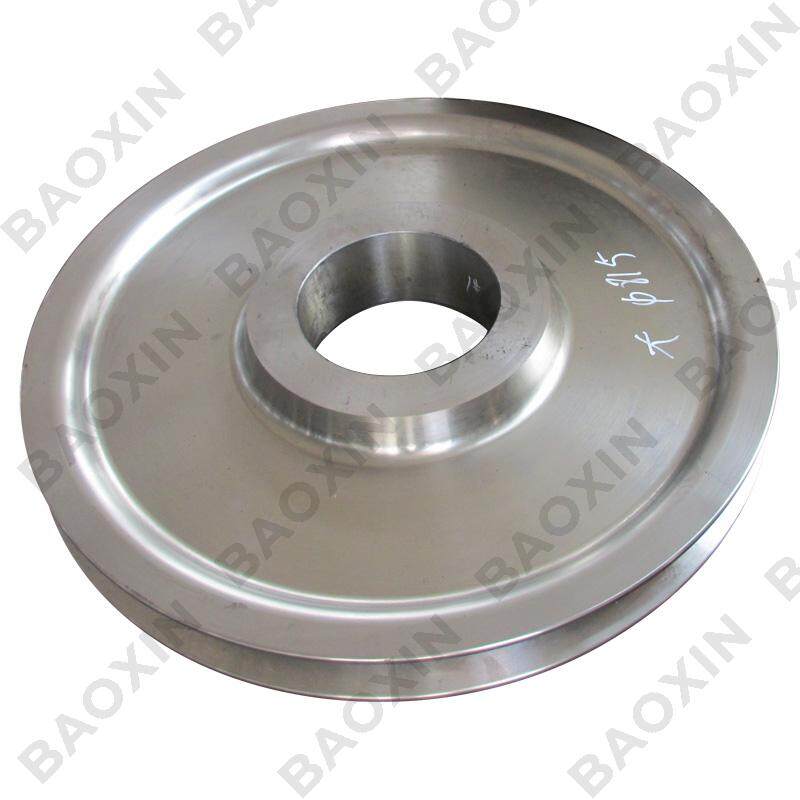

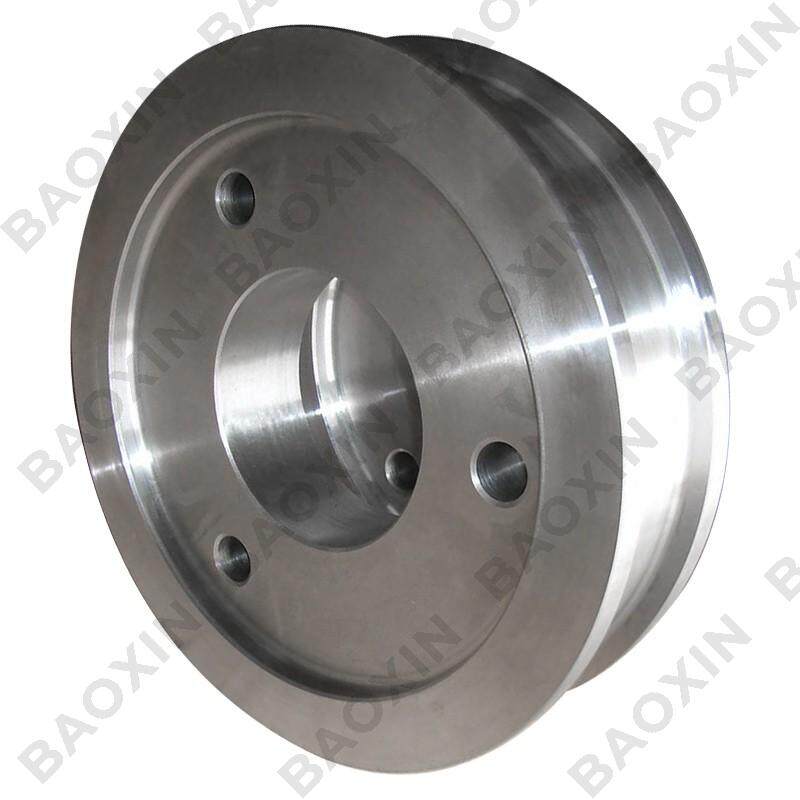

Roda de guindaste de aço pesado JIS S60 (OD850)
Detalhes do produto
1) Especificações da roda do guindaste forjado. Tipo
2) Descrição da roda de guindaste de aço pesado
1. Forma de roda de guindaste forjada: roda de flange único, roda de flange duplo, roda não azul
2. Tamanho da roda do guindaste: OD 250mm-950mm
3. Material da roda do guindaste forjado: aço de liga de alta resistência, como: 42CrMo; 40CrNi2Mo, 65Mn (SWQR-1); 60 etc. ou rodas de guindaste de acordo com a exigência do cliente.
4. O piso da roda do guindaste e o flange são tratados térmicamente HB300-380, e a profundidade da dureza é superior a 10mm.

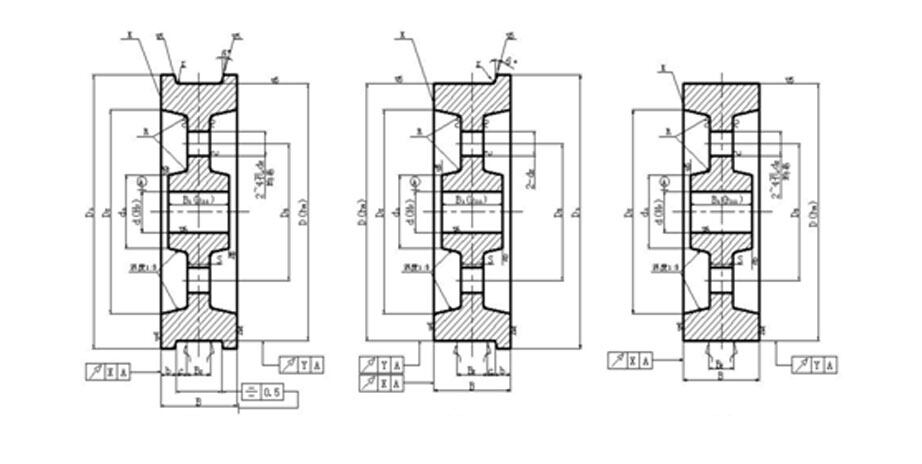

Especificações básicas | ||||||||||||||||
D | D1 | B | B1 | d | B2max | Cmin | bmin | Xmax | Ymax | S | d1 | d2 | D2 | D3 | R | r |
Milímetro | Micron | Milímetro | ||||||||||||||
250 | 280 | 90 | 70 | 40 | 5 | 20 | 50 | 25 | 120 | 30 | 210 | 165 | 10 | 5 | ||
315 | 355 | 110 | 60 | 5 | 20 | 60 | 30 | 175 | 30 | 265 | 220 | |||||
315 | 155 | 355 | 120 | 80 | 110 | 12.5 | 25 | 190 | 255 | |||||||
400 | 440 | 125 | 140 | 120 | 70 | 7.5 | 20 | 60 | 35 | 190 | 35 | 340 | 265 | |||
400 | 450 | 155 | 130 | 140 | 80 | 12.5 | 25 | 205 | 330 | |||||||
500 | 540 | 130 | 140 | 130 | 70 | 10 | 20 | 60 | 40 | 205 | 40 | 430 | 315 | 20 | ||
500 | 320 | |||||||||||||||
500 | 550 | 175 | 140 | 100 | 12.5 | 25 | 220 | 325 | ||||||||
630 | 680 | 145 | 160 | 70 | 12.5 | 25 | 80 | 45 | 255 | 50 | 20 | 560 | 405 | |||
630 | 175 | 680 | 100 | |||||||||||||
630 | 210 | 680 | 190 | 180 | 120 | 15 | 30 | 60 | 285 | 80 | 530 | |||||
710 | 760 | 155 | 180 | 170 | 80 | 12.5 | 25 | 80 | 50 | 270 | 55 | 630 | 450 | 25 | 6 | |
710 | 195 | 760 | 120 | |||||||||||||
710 | 210 | 120 | 210 | 190 | 15 | 30 | 65 | 300 | 600 | |||||||
800 | 850 | 155 | 180 | 80 | 12.5 | 25 | 80 | 50 | 285 | 60 | 710 | 500 | ||||
800 | 195 | 850 | 120 | |||||||||||||
800 | 210 | 120 | 210 | 200 | 15 | 30 | 70 | 320 | 680 | |||||||
900 | 950 | 155 | 190 | 80 | 12.5 | 25 | 100 | 55 | 300 | 65 | 800 | 6 | 550 | 30 | ||
900 | 195 | 950 | 120 | |||||||||||||
900 | 210 | 120 | 210 | 230 | 15 | 30 | 75 | 365 | 770 | 100 | 565 |
