Ensaio MT UT de soldagem de polia
Soldagem automática
Canal da polia CNC

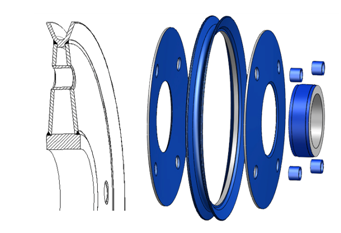

1) Estrutura da polia forjada do anel

2) Descrição da polia forjada do anel

1. Grande faixa de tamanho da polia: Φ800mm~Φ3000mm

2. Material de forjamento da aresta da polia: 45 (S45C); Q345B, Q345D, Q345E (para -40 ℃), 35CrMo, etc. ou de acordo com a exigência do cliente

3, ranhura da polia:

A. Perfil da groove: de acordo com a exigência do cliente, fabricado por CNC.

b. Tratamento térmico do tanque de têmpera de média frequência, dureza mínima. HB350-370, profundidade ≥2.5mm. (Materiais diferentes podem obter dureza diferente)

c. Teste MT da trincheira após tratamento térmico

4. O processo de soldagem da polia pode ser MT e UT de acordo com a linha de soldagem de WPQR (WPS) AWD1.1.

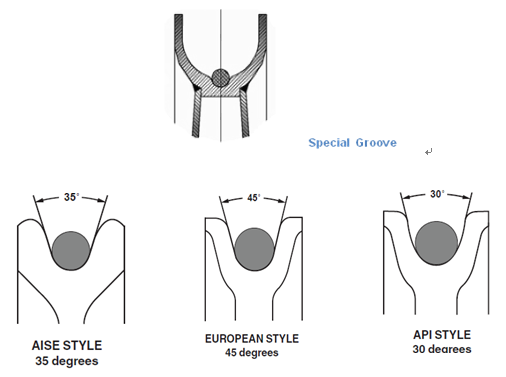

3) Perfil da ranhura do cabo de arame

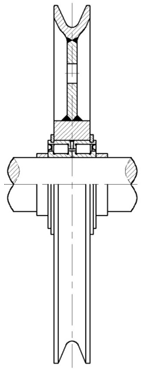

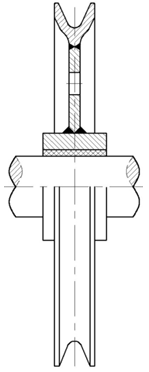

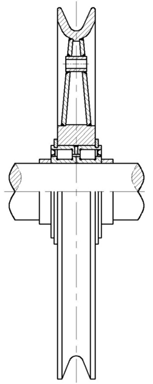

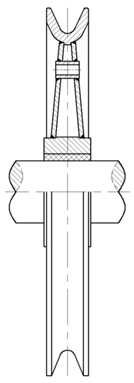

4) Forma de montagem da polia
